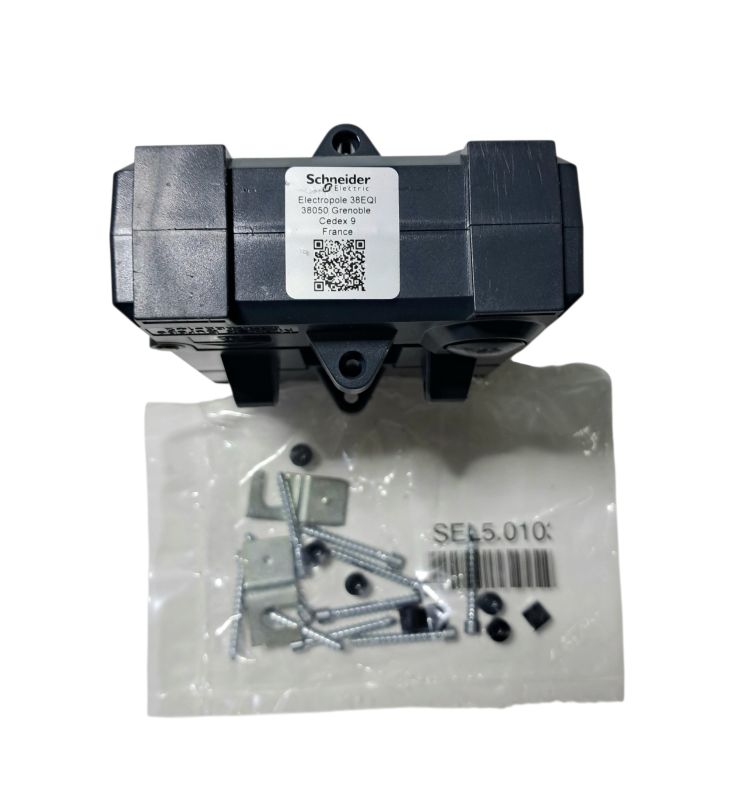

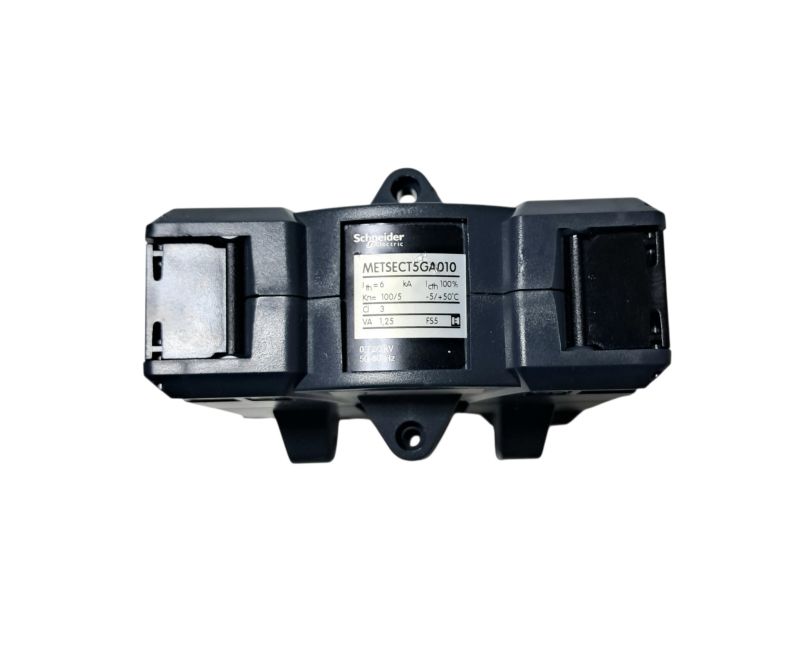

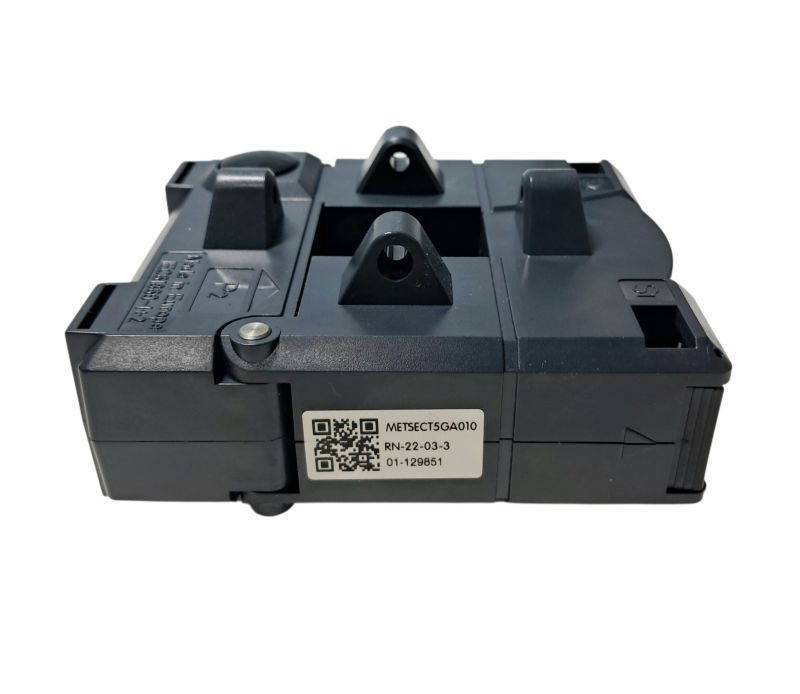

Transformador Corrente TC Schneider PowerLogic 100/5A Núcleo Aberto METSECT5GA010

Transformador de corrente original Schneider Electric, linha PowerLogic, referência METSECT5GA010, desenvolvido para medição e monitoramento de corrente elétrica em instalações de baixa tensão.

Trata-se de um TC do tipo Split Core / núcleo dividido, destinado principalmente à passagem de barramentos. A construção com núcleo que pode ser aberto facilita instalações de retrofit e modernização de painéis existentes. A própria Schneider destaca esse modelo para aplicações em que se deseja simplificar a instalação em sistemas já montados.

CARACTERÍSTICAS TÉCNICAS
Marca: Schneider Electric
Linha: PowerLogic
Referência: METSECT5GA010
Produto: Transformador de Corrente / TC
Tipo: Núcleo dividido / Split Core
Aplicação primária: Barramento
Relação de transformação: 100/5 A
Corrente nominal primária: 100 A
Corrente nominal secundária: 5 A
Classe de precisão: Classe 3
Potência: 1,25 VA
Fator de segurança: FS5
Frequência: 50/60 Hz
Tensão de utilização: até aproximadamente 720 V AC
Tensão de isolamento: 3 kV
Corrente suportável indicada: 6 kA por 1 segundo
Classe de isolação: Classe E.

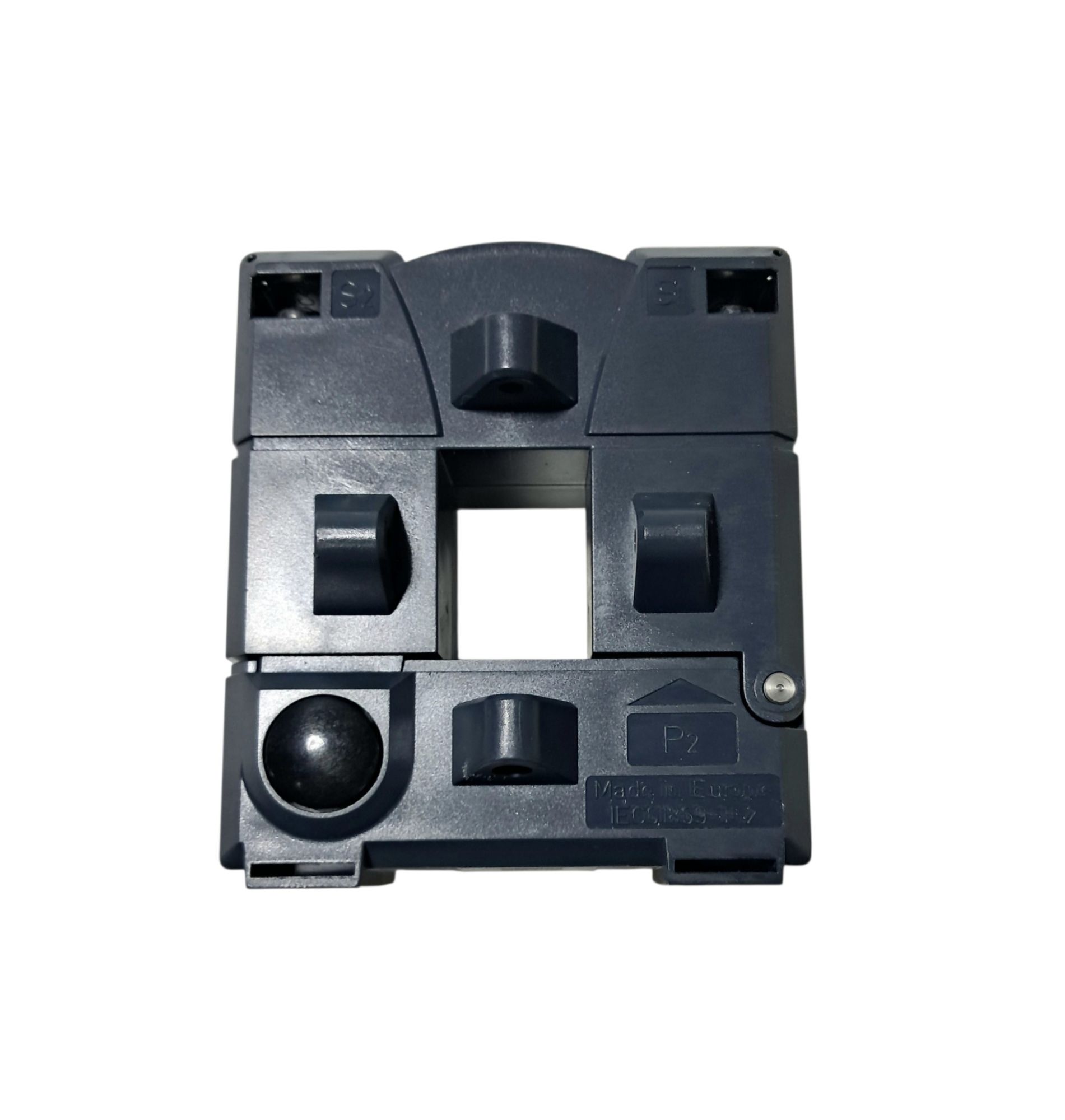

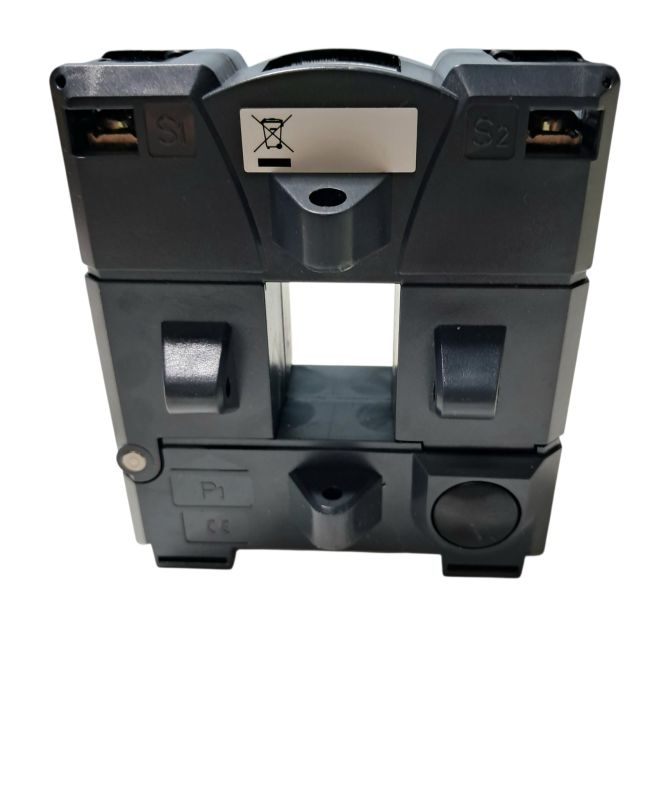

ABERTURA PARA BARRAMENTO

Janela interna nominal: 23 x 33 mm
Dimensão de barramento recomendada: aproximadamente 20 x 30 mm.

Dimensões:
93 x 106,15 x 58 mm, aproximadamente

Onde ele é utilizado
Esse TC é indicado principalmente para medição de corrente em painéis elétricos e sistemas de gerenciamento de energia. Pode trabalhar ligado a equipamentos que utilizem entrada de transformador de corrente secundário de 5 A, desde que a relação 100/5 A, classe e carga sejam adequadas ao projeto.

As principais aplicações são: quadros elétricos industriais; painéis de distribuição; QGBT; sistemas PowerLogic; analisadores de energia; multimedidores; sistemas de supervisão de consumo; gerenciamento de energia; medição de corrente de barramentos; automação predial; retrofit de painéis; instalações comerciais e industriais; data centers; fábricas; hospitais; edifícios comerciais; sistemas de monitoramento energético e integração com medidores que aceitem entrada de TC 5 A.
