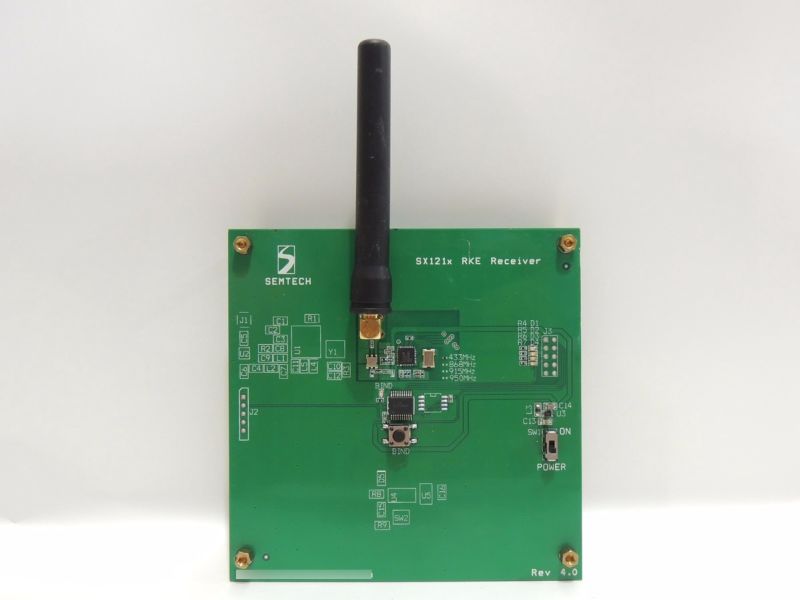

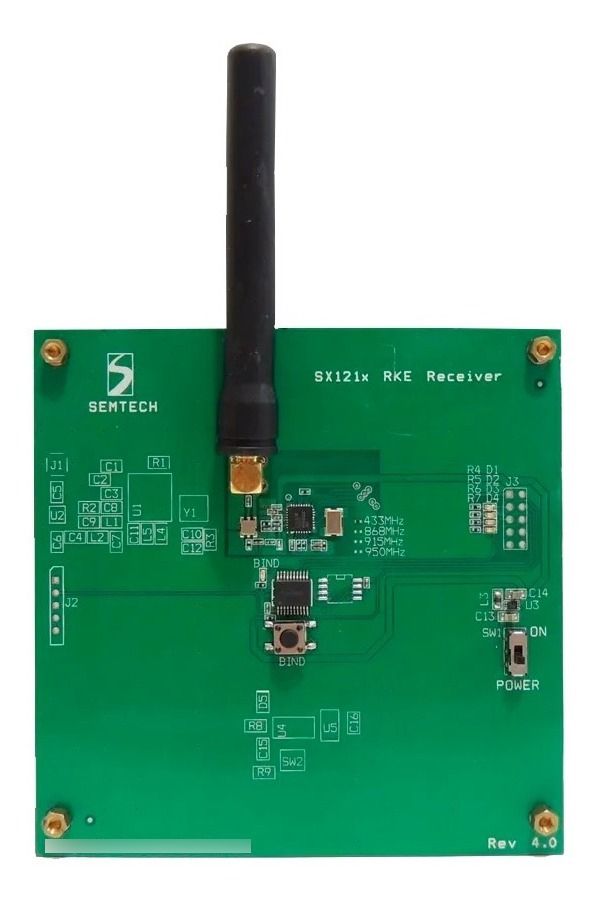

Módulo Receptor RF Semtech SX121x RKE Wireless Antena

Placa receptora de radiofrequência Semtech SX121x RKE Receiver, desenvolvida para aplicações de comunicação sem fio e sistemas RKE – Remote Keyless Entry.

Trata-se de uma placa de desenvolvimento/referência da família SX121x da Semtech, destinada a projetos, desenvolvimento, testes, manutenção e integração de sistemas RF.

A família SX121x foi desenvolvida para aplicações de comunicação sem fio de baixo consumo e inclui dispositivos receptores e transceptores para diferentes faixas de frequência. A Semtech utilizou essa família também em seu projeto de referência RKE, destinado a sistemas de acesso e controle remoto sem fio.

A documentação da Semtech para o projeto RKE descreve utilização de componentes da família SX121x em conjunto com microcontroladores e sistemas de codificação para aplicações como controles remotos, sistemas de acesso, alarmes e equipamentos sem fio.

CARACTERÍSTICAS

- Marca: Semtech

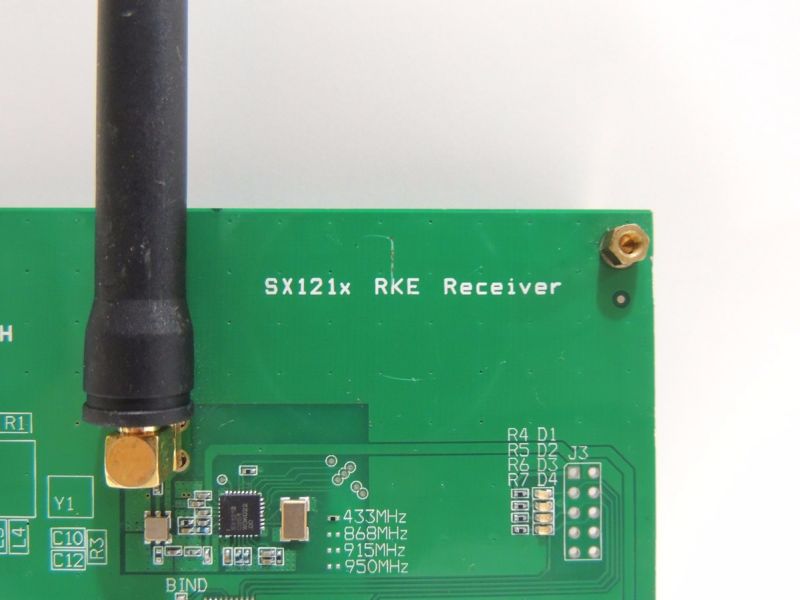

- Identificação da placa: SX121x RKE Receiver
- Revisão impressa: Rev. 4.0
- Tipo: placa/módulo receptor RF
- Aplicação principal: RKE – Remote Keyless Entry
- Antena externa instalada
- Botão BIND para associação/emparelhamento
- Chave liga/desliga POWER
- Conectores/pontos de interface na placa
- Indicações de projeto para 433 MHz, 868 MHz, 915 MHz e 950 MHz
- Família de comunicação: RF sub-GHz / banda ISM
- Modulações utilizadas pela família SX121x: FSK e OOK
- Taxa de dados da família: até aproximadamente 200 kbps
- Produto destinado principalmente a desenvolvimento eletrônico, laboratório, engenharia, manutenção e projetos RF

A família SX1211 cobre faixas de 863–870, 902–928 e 950–960 MHz e possui interface SPI, enquanto o SX1212 atende aproximadamente 300–510 MHz. Isso explica as diferentes frequências indicadas na própria placa de referência.

APLICAÇÕES

Desenvolvimento e testes de sistemas RKE; controles remotos sem fio; sistemas de abertura e acesso remoto; alarmes e segurança; automação residencial e predial; telemetria; redes de sensores; monitoramento e controle industrial; desenvolvimento RF sub-GHz; laboratórios de eletrônica e telecomunicações; pesquisa e ensino de sistemas embarcados e radiofrequência.
