Ortec 4006 Minibin e Alimentação de Energia Bivolt 6 Entradas

CARACTERÍSTICAS DO PRODUTO

Ortec 4006 Minibin e Alimentação de Energia 120v 6 Entradas

NÃO CONTÉM ACESSÓRIOS.

Informações sobre o produto:

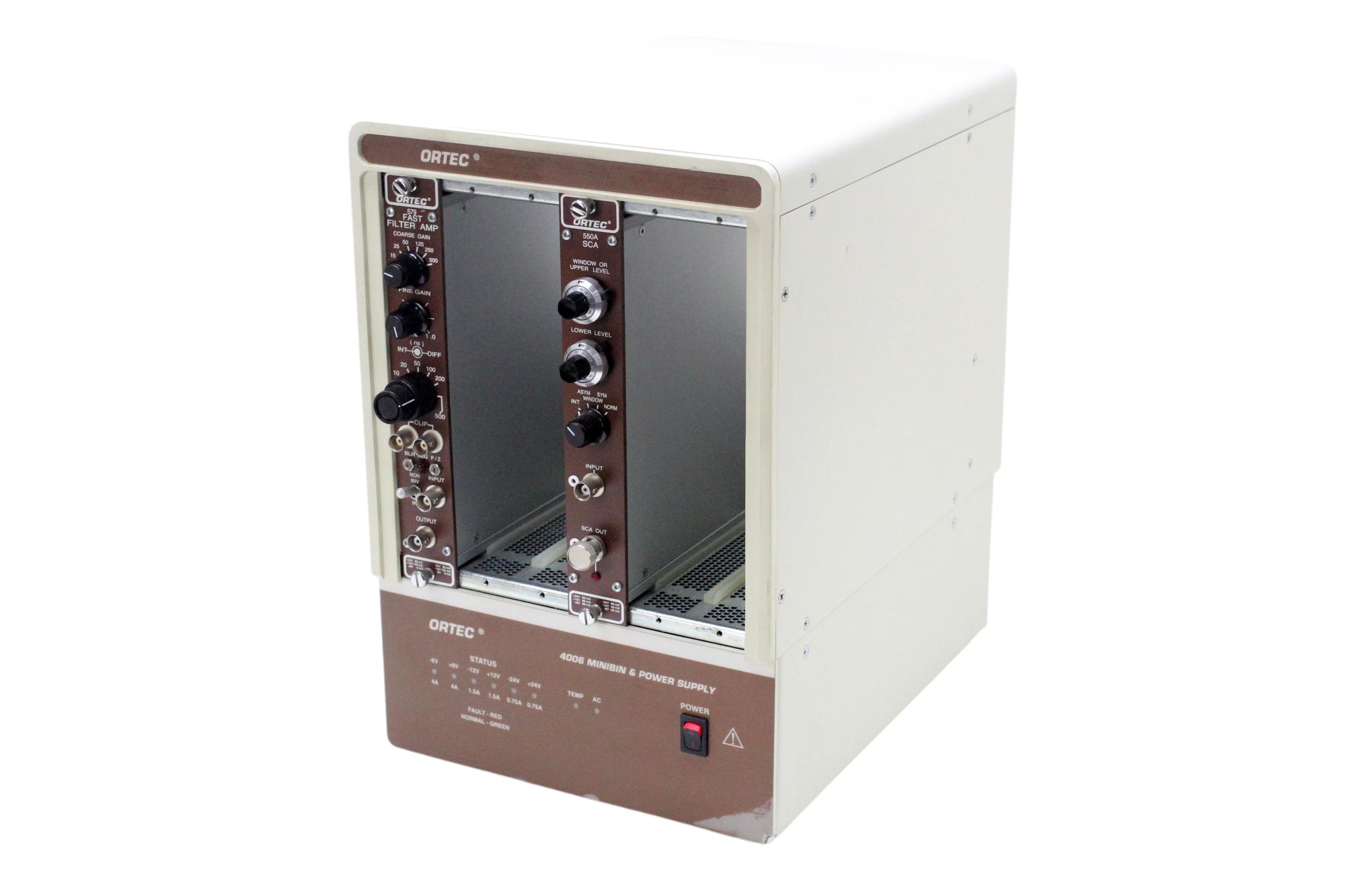

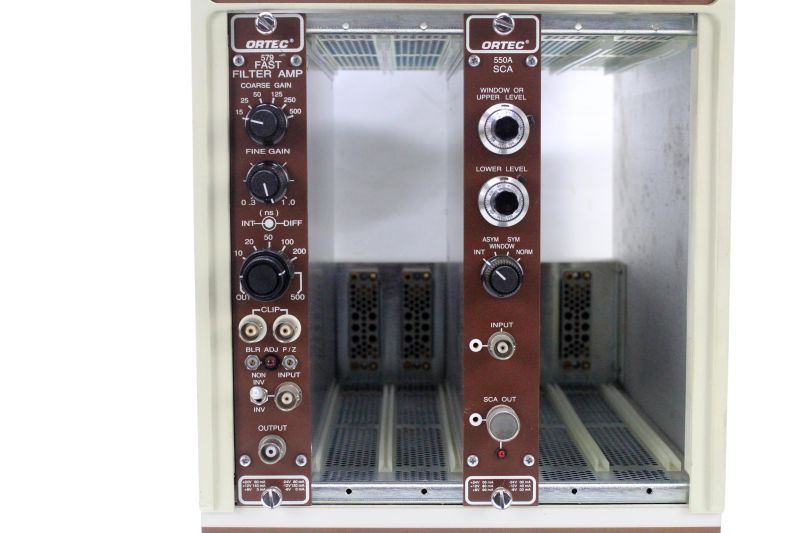

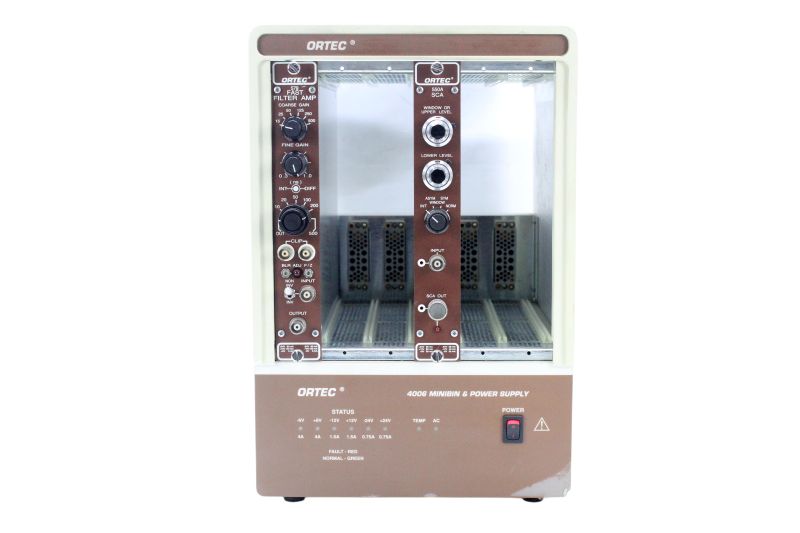

O Modelo 4006 é um compartimento compacto padrão NIM, projetado para acomodar até seis módulos NIM de largura simples (ou menos módulos de largura dupla). Inclui uma fonte de alimentação integrada e destina-se ao uso em instalações onde um pequeno número de módulos deve ser localizado próximo ao experimento.

Especificações:
Capacidade: 6 módulos NIM de largura simples
Refrigeração: Entrada e saída traseiras, adequada para uso em superfícies sólidas
Alimentação: Fonte de alimentação integrada (tensões NIM padrão)
Não é necessário fluxo de ar por baixo devido ao design de ventilação traseira. Ideal para sistemas de bancada ou de campo, onde caixas NIM de tamanho normal são impraticáveis.
Entre em contato conosco para obter detalhes técnicos ou fotos adicionais.

Alimentação do Pré-amplificador

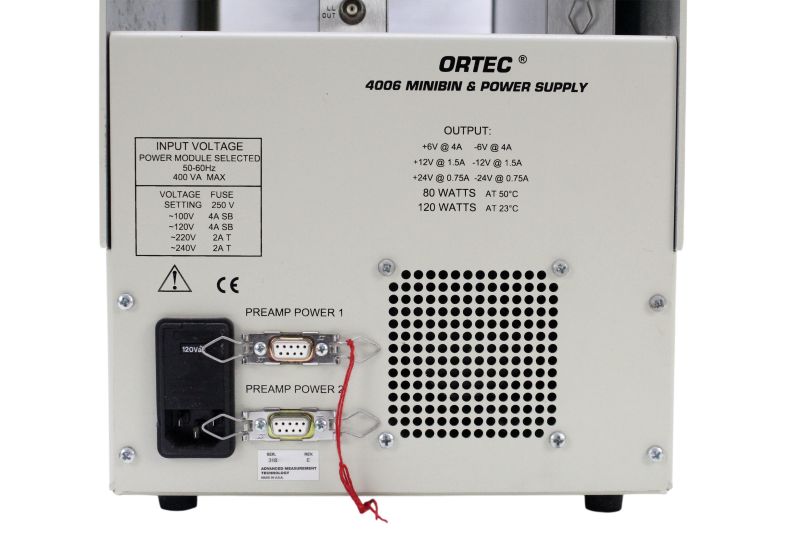

Conectores Dois conectores D fêmea de 9 pinos, padrão industrial, são montados no painel traseiro e conectados com as seguintes atribuições de pinos. Esses conectores se encaixam nos conectores de alimentação padrão dos pré-amplificadores ORTEC e nos pré-amplificadores fornecidos pela maioria dos outros fabricantes de NIM.

Número do Pino // Tensão CC
1             //          Terra
2             //          Terra
3             //          +6 V
4             //          +12 V
5             //          -6 V
6             //            -24 V
7             //          +24 V
8             //          Sem Conexão
9            //            -12 V

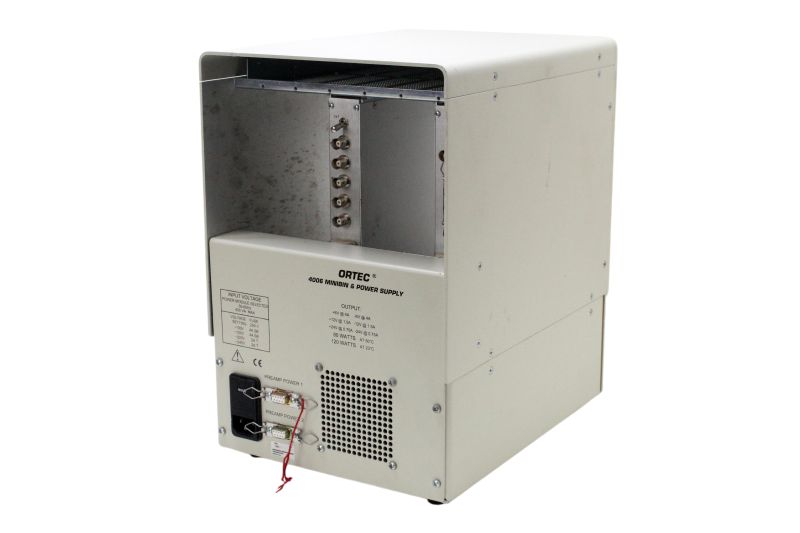

Construção: Gabinete de alumínio pintado com placas de retenção dos módulos superior/inferior perfuradas em aço com revestimento de cádmio e placa de montagem do conector. Moldura frontal de plástico e inserções de trilho-guia. Pés de borracha para proteção da mesa. Todos os dissipadores de calor são internos e resfriados por um ventilador de ar forçado. O ar de resfriamento flui da entrada traseira inferior, através da fonte de alimentação e dos módulos, para a exaustão na parte superior traseira.

Entrada: 100, 120, 220, 240 V CA, 50 ou 60 Hz, 400 VA máx., EMI filtrada conforme IEC801. Categoria de sobretensão II, grau de poluição 2. A regulação de tensão permite uma faixa de +10% a –12% da tensão nominal. A corrente de entrada a 120 V CA é normalmente de 3 A rms para uma carga CC de 120 W. Um módulo de entrada de energia na parte traseira fornece um plugue IEC padrão para conectar cabos de alimentação compatíveis com tomadas de tensão CA locais. O módulo de entrada de energia permite a seleção da tensão de entrada necessária e contém o fusível de entrada. As classificações dos fusíveis são 4 A, 250 V (SLO-BLO), tamanho 3AG para 100 ou 120 V CA, e 2 A, 250 V (T), tamanho 5 x 20 mm para 220 ou 240 V CA.

Saída CC As correntes nominais máximas para cada tensão fornecida aos 6 conectores de alimentação do módulo e aos 2 conectores de alimentação do pré-amplificador são:

Tensão CC/Corrente Máxima/Tensão CC/Corrente Máxima
+24 V / 0,75 A / -24 V / 0,75 A
+12 V / 1,5 A / -12 V / 1,5 A
+6 V / 4 A / -6 V / 4 A

Potência CC total máxima de saída: 120 W a 23 °C, 80 W até 50 °C de temperatura ambiente.

Saída de 120 V CA: Limitada apenas pelo fusível de entrada de energia ao operar em 120 V CA. Limitada a 60 VA quando a carga CC for de 80 W e a tensão de entrada for de 100, 220 ou 240 V CA.
Regulação CC <±0,1% (tipicamente ±0,05%) para ±12 V e ±24 V e <±0,2% (tipicamente ±0,1%) para ±6 V na faixa combinada de zero a carga total com a faixa de tensão de entrada especificada para medições realizadas em um período de 1 minuto. Regulagem <±0,3% para ±12 V e ±24 V e <±0,6% para ±6 V em qualquer período de 24 horas a temperatura ambiente constante para a mesma carga e faixas de entrada após um aquecimento de 60 minutos.

Impedância de Saída: <0,3 Ω em qualquer frequência até 100 kHz.

Estabilidade a Longo Prazo: As tensões de saída CC variam <±0,5% (após um aquecimento de 60 minutos) ao longo de um período de 6 meses com carga, tensão de linha e temperatura ambiente constantes.

Coeficiente de Temperatura: As tensões de saída CC variam <±0,02%/°C em uma faixa de 0 a 50°C.

Ruído e Ondulação: <3 mV pico a pico, conforme observado em um osciloscópio com largura de banda de 50 MHz.

Ajuste de Tensão: Faixa mínima de ±5%. Redefinibilidade <±0,05% da tensão de alimentação.

Tempo de Recuperação: <100 µs para retornar a uma variação de ±0,1% da tensão nominal para todas as saídas CC para qualquer variação de tensão dentro da faixa nominal ou para uma variação da corrente de carga de 10% a 100% da carga total.

Proteção do Circuito: A linha de alimentação de entrada inclui um fusível. A fonte de alimentação é desligada automaticamente por um interruptor interno se a temperatura do dissipador de calor interno exceder 110 °C. A recuperação é automática quando a temperatura cai para um valor seguro. Uma luz vermelha no painel frontal acende quando a temperatura do dissipador de calor excede 95 °C para avisar que a temperatura máxima está se aproximando. Todas as saídas CC incluem um circuito de dobra de corrente para limitar a corrente de saída a, nominalmente, 120% do valor nominal. Este recurso fornece proteção contra curto-circuito e sobrecarga. A recuperação é automática após a remoção da sobrecarga. A proteção contra sobretensão para as saídas de ±6 V impede que essas saídas excedam ±7,5 V, respectivamente, para proteger os circuitos integrados que são comumente alimentados por essas tensões de alimentação.

Resfriamento: A ventoinha no painel traseiro força o ar de resfriamento sobre os dissipadores de calor da fonte de alimentação interna e através de quaisquer módulos NIM instalados, para exaustão na parte superior traseira. Consequentemente, não há dissipadores de calor externos quentes expostos a contato acidental.

Ambiente: Temperatura de 0 a 50 °C. Uso interno. Umidade relativa máxima de 95%, sem condensação. Altitude de até 2.000 metros. Categoria de instalação II. Grau de poluição 2. Atende a todos os requisitos CE.

Alimentação: O interruptor basculante de duas posições no painel frontal liga ou desliga ambos os lados da alimentação CA da unidade.

CA: A luz verde no painel frontal indica a condição de alimentação CA ligada quando acesa. A luz indicadora de alimentação e a alimentação de saída desligam se a temperatura interna do dissipador de calor exceder 110 °C.

Temp: A luz vermelha no painel frontal acende quando a temperatura interna do dissipador de calor excede 95 °C para avisar que o limite de temperatura de desligamento está se aproximando. A luz TEMP apaga se a alimentação for desligada por exceder o limite de temperatura do dissipador de calor.

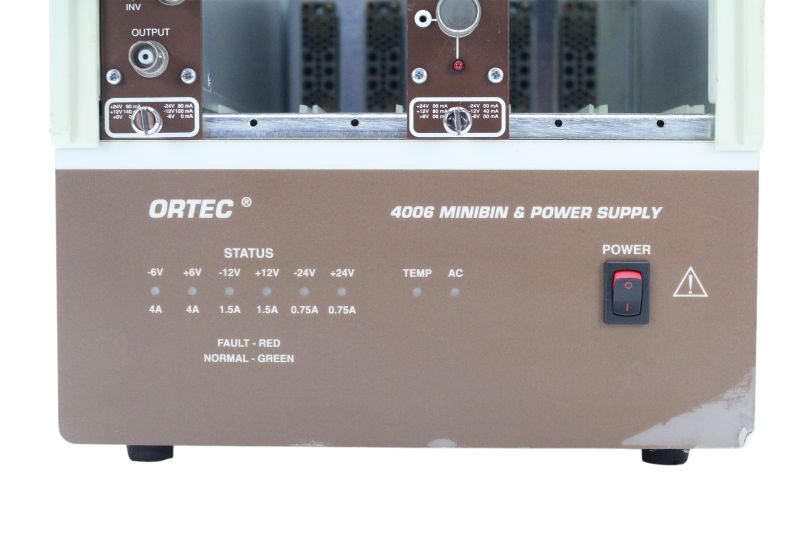

Status: Seis luzes no painel frontal indicam quando a respectiva tensão CC está fora de regulação devido a uma sobrecarga de corrente ou um curto-circuito. Verde indica operação normal (dentro de ±5% da tensão nominal), enquanto vermelho indica uma falha fora de regulação, e uma luz apagada indica tensão zero devido a um curto-circuito ou falta de alimentação CA de entrada. As luzes são identificadas com a tensão de alimentação (–6 V, +6 V, –12 V, +12 V, –24 V e +24 V) e a corrente de carga nominal máxima para cada tensão de alimentação.

Calibração: Seis potenciômetros montados internamente na placa de circuito impresso permitem o ajuste preciso das seis tensões de saída CC.

Além da alimentação padrão de ±24 V e ±12 V CC, ±6 V é fornecido para atender às altas demandas de corrente da lógica TTL e ECL, amplamente utilizada em módulos NIM mais recentes. A carga total de 0,75 A em ambas as fontes de 24 V, 1,5 A em ambas as fontes de 12 V e 4 A em ambas as fontes de 6 V pode ser obtida à temperatura ambiente (23 °C), totalizando 120 W CC. Uma carga total de 80 W CC pode ser alimentada em temperaturas ambientes de até 50 °C. A tensão padrão de 60 VA de 120 V CA também está disponível nos conectores de alimentação do módulo, independentemente da tensão CA aplicada ao cabo de alimentação principal. Dois conectores D de 9 pinos no painel traseiro fornecem uma fonte conveniente de alimentação de ±6 V, ±12 V e ±24 V para pré-amplificadores através do plugue de alimentação padrão da indústria.

A fonte de alimentação Modelo 4006 possui ampla proteção. Circuitos Crowbar estão incluídos nas linhas de alimentação de ±6 V para proteger os circuitos integrados TTL e ECL contra sobretensão. Todas as seis linhas de alimentação CC incorporam circuitos de proteção fold-back que reduzem automaticamente a tensão de saída em caso de corrente de carga excessiva ou curto-circuito. Os LEDs indicadores verdes ficam vermelhos quando a tensão de alimentação é reduzida por uma sobrecarga. Os LEDs apagam se a tensão for reduzida a zero por um curto-circuito de baixa impedância. Interruptores térmicos de corte protegem a fonte de alimentação contra temperaturas excessivas. Quando a temperatura do dissipador de calor estiver dentro de 15 °C da temperatura máxima de segurança, o indicador vermelho de alerta TEMP acende. Quando a temperatura máxima de segurança é excedida, toda a energia da unidade é desligada automaticamente. A energia é recuperada automaticamente quando a temperatura cai abaixo do limite de segurança. Não há dissipadores de calor externos quentes que possam ser tocados acidentalmente. Todos os dissipadores de calor são internos à unidade e resfriados por ar forçado. A entrada de energia CA é protegida por um fusível e a unidade atende a todos os requisitos CE.

Um módulo de entrada de energia com conector IEC padrão e tensões de entrada selecionáveis ​​de 100, 120, 220 e 240 CA a 50 ou 60 Hz torna o Modelo 4006 compatível com cabos de alimentação e tomadas CA em praticamente todos os países.

O que você precisa saber:

O produto é original e novo, as fotos são reais do produto, nós que fotografamos e aplicamos fundo branco.
Emitimos nota fiscal para Pessoas Físicas e Jurídicas, é tudo automatizado.
Temos todos os produtos a pronta entrega já no Brasil.
Damos garantia de 90 dias direto conosco conforme regras do CDC.

PALAVRAS CHAVE:

Minibin NIM

Modelo 4006

Caixa NIM

Chassi NIM

Fonte de alimentação NIM

Compartimento NIM com 6 compartimentos

Compartimento compacto para módulo NIM

ORTEC NIM

Módulo de instrumentação nuclear

Rack NIM

Dados do produto:

Marca: ORTEC / AMETEK
Modelo: 4006 Minibin
Feito em: Estados Unidos
Voltagem: 100-240 V
Tamanho: 24 comprimento x 32 largura x 35,2 altura em cm
Peso: 12kg
Não contém manual, Não contém embalagem original.
